在制造业和产品研发领域，CNC（计算机数控）手板模型是验证设计、测试功能的核心环节。与3D打印或传统手工制模相比，CNC加工凭借其独特的材料特性和精度优势，始终占据不可替代的地位。作为一名拥有十余年手板行业经验的技术顾问，我将以通俗易懂的语言，为您完整拆解CNC手板模型的制作全流程，并客观呈现其优劣势，帮助您在方案规划阶段做出更明智的选择。

一、前期准备：从设计文件到工艺路径

CNC手板制作的第一步，始于对三维数据的深度分析和工艺规划。您需要提供STEP、IGS或STP格式的3D图纸，工程师会在软件中进行以下操作：

1. 结构可行性评估：检查是否存在过薄壁厚（通常不低于0.8mm）、深腔或内直角等难以用刀具直接加工的特征。若发现问题，需与您沟通后增加圆角或拆分结构。

2. 刀具路径编程：使用CAM软件生成加工轨迹。粗加工采用大直径刀具快速去料，精加工则用细刃刀具保证表面光洁度，分层切削策略直接决定成品公差（通常控制在±0.05mm以内）。

3. 夹具方案定制：针对异性零件，需设计专用真空吸盘或软金属夹具，确保加工时工件不位移。这一环节的严谨性，往往决定了后续加工的成败。

二、核心加工：从毛坯到高精度成型

这是整个流程的技术核心，包含三个阶段：

粗加工阶段：选用直径12-20mm的硬质合金涂层刀具，以80%-90%的转速（约12000-18000转/分）快速去除毛坯多余材料。此阶段会预留0.5mm余量，避免热变形影响最终精度。

半精加工阶段：换用直径6-8mm的刀具清理残余阶梯状刀痕，同步加工精密孔位和螺纹底孔。行业经验表明，此阶段需控制进给速率在1500mm/min以内，否则易在铝合金材料上形成振纹。

精加工阶段：采用直径3mm以下球头刀或圆鼻刀进行最后一次走刀，此时主轴转速升至24000转/分，配合微量润滑系统，可使零件表面达到Ra0.8-1.6μm的粗糙度。对于透明亚克力或PC料，还需特定光刀参数来消除雾化痕迹。

三、后处理：从金属质感到功能验证

完成机加工并不代表手板制作结束，后续处理的专业性直接影响交付质量：

去毛刺与抛光：手工铲除刀纹边界毛刺后，使用400-2000目砂纸逐级水磨，对于高光面需加喷透明UV漆实现镜面效果。

表面处理工艺：根据需求可进行喷砂（均匀哑光质感）、电镀（金属色仿不锈钢）、皮纹蚀刻（模仿真皮纹路）或丝印镭雕（LOGO与刻度）。这里需注意：铝合金阳极氧化会改变材料颜色及硬度，碳纤维板则无法进行阳极处理。

组装与功能测试：含嵌件的结构需热压或点胶固定，活动部件（如铰链、旋钮）需逐件装配并检测转动顺滑度与回弹力矩。

三坐标检测：使用精度0.001mm的三次元测量仪对关键尺寸进行抽检，出具带ISO标记的检测报告。

四、CNC手板的核心优势解析

1. 材料性能全面还原：可加工ABS、POM、铝合金6061、不锈钢304、赛钢、亚克力、铜等30余种工程材料。例如，做齿轮测试的POM手板，其硬度与耐磨性完全等同于量产件，这是FDM打印材质无法比拟的。

2. 极限尺寸精度：工件公差稳定在±0.05mm，配合坐标磨床可达±0.01mm。对于智能手机中壳这类需配合液晶屏、电池板的精密部件，CNC是唯一能通过装配验证的工艺。

3. 表面可塑性极强：加工表面可直接进行真空镀膜、拉丝、高光、包覆等装饰处理，喷涂附着性远优于SLA光敏树脂件。例如，汽车内饰按键要求颜色与真车一致，只有CNC加工的PC/ABS毛坯能承受后续高温烘烤测试。

4. 结构完整性优异：与3D打印的层纹粘合结构不同，CNC保留原始板材的密度与纤维方向，不存在分层开裂风险。承受30kg以上拉力的挂钩零件，必须选用CNC加工。

五、不可回避的局限性分析

尽管优势显著，CNC在某些场景下也需注意：

复杂内腔与悬空结构：内部存在90°内角或深度超过刀具直径3倍的孔洞时，只能通过拆件后胶合实现，这会在接缝处留下胶痕。对于中空且内部无人工通道的零件（如塑料瓶体），CNC需要3轴以上设备并预留工艺孔，成本上升50%以上。

生产周期略长：单个零件的编程与试切阶段平均耗时3-6天，若涉及深孔、精雕纹理等多工序，周期可能延长至10天。对比SLA光固化可24小时交付的应急需求，CNC存在明显短板。

成本随复杂度线性增长：加工一个拳头大小的零件，常规外形报价约300-800元，但若包含36个0.8mm深的散热槽和M1.6螺纹，价格可能飙升至2000元以上。而光固化打印同样外形只需400元左右。

最小加工特征限制：刀具直径存在下限（通常0.3mm），无法加工0.1mm宽的微槽或0.2mm以下的文字。此时需配合激光蚀刻完成。

六、选择建议与流程总结

当您需要为以下产品制作手板时，请优先考虑CNC方案：

- 需要承受一定载荷的结构件（如机器人关节、汽车发动机支架）；

- 后续会进行高频振动测试或热循环测试的产品（如无人机外壳、户外摄像头）；

- 要求与未来量产件材料、触感完全一致的功能验证样机（例如电器开关、电动工具手柄）；

- 表面需要做高光喷漆、电镀、拉丝等高级表面处理。

如果您遇到以下情况，则可向CNC供应商提前确认：

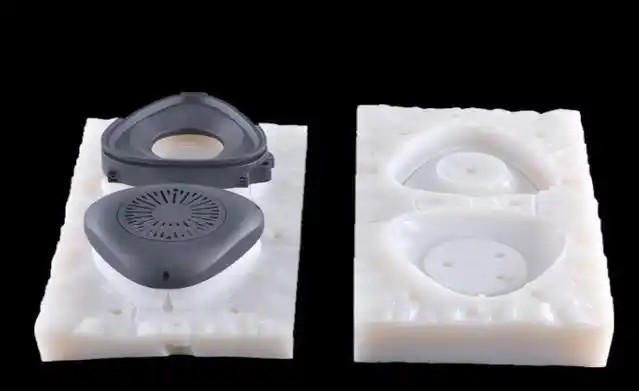

- 零件包含大于100mm的薄壁（<1mm）时，建议改用真空注型工艺避免切削变形；

- 内腔结构极其复杂（如反应釜流道），3D打印一次成型更经济；

- 交期短于5天且精度要求可放宽至0.1mm时，可考虑快速原型方案。

全流程总结：

1. 确认3D文件 → 2. 工程师评估可制造性 → 3. CAM编程与刀具选型 → 4. 粗/精加工（耗时占60%） → 5. 去毛刺/打磨 → 6. 表面处理（喷涂/电镀/丝印） → 7. 组装与检测 → 8. 包装交付。

建议在初稿阶段就请手板厂介入审查设计，一件成熟的CNC手板并非单纯依靠机床，而是需要“设计优化→刀具路径规划→后处理打磨”的完整闭环。掌握上述知识，您在与服务商沟通时便有了专业对话基础，从而规避常见误区，获得真正符合量产需求的验证样件。
