在现代产品研发的进程中，手板模型（又称首板或原型样件）是验证设计、测试功能与评估外观不可或缺的环节。而在众多手板制作工艺中，CNC（计算机数控）类手板样凭借其出色的精度表现和丰富的材料选择，成为许多工程师和产品经理的首选。作为一位在模具与精密制造领域深耕多年的技术顾问，我深知您在选择工艺时可能面临的困惑：CNC加工是否适合我的产品？它的极限在哪里？下文，我将从技术优势和实际局限性两个维度，为您系统解构CNC类手板样，并附上清晰的选择建议，助您做出更高效的决策。

一、CNC类手板样：定义与核心优势

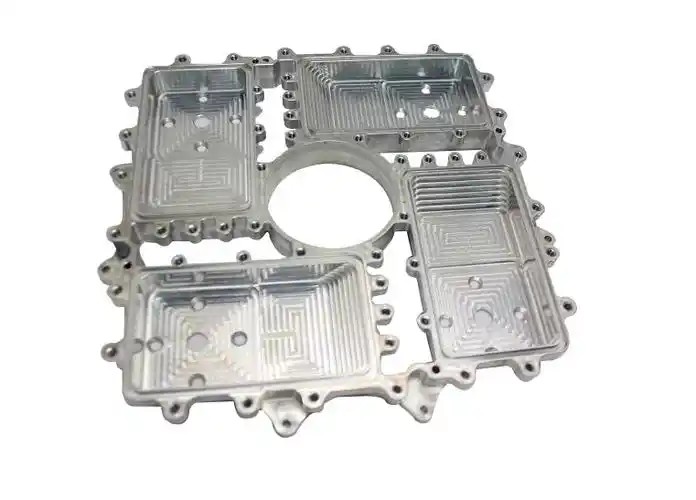

CNC手板样，即通过计算机数控机床对金属或塑料坯料进行铣削、钻孔、切割等减材制造，从而形成与三维模型高度一致的物理原型。其核心优势主要体现在以下四点：

1. 精度与公差控制能力卓越

不同于3D打印的层层堆积成型，CNC加工的过程是由刀具在刚性机床上对材料进行精确去除。主流CNC设备能稳定实现±0.05mm至±0.1mm的尺寸公差，部分高精密设备甚至可达到±0.02mm。这意味着，对于包含精密装配关系的齿轮箱体、连接器外壳或光学组件支架，CNC手板样能够更真实地反映最终量产件的配合状态，减少后期试模的迭代风险。

2. 材料选择与机械性能还原度高

这是CNC加工区别于大多数3D打印技术的核心亮点。您可以直接使用与量产完全相同的工程塑料，如ABS、PC、POM、PEEK、PA（尼龙）、亚克力（PMMA），甚至多种金属材料（铝合金6061/7075、不锈钢、铜、钛合金等）。关键在于，机床加工的坯料本身就具有注塑或挤压成型后的致密结构，因此手板样在强度、硬度、耐温、抗冲击性等方面的表现，与最终注塑或压铸产品几乎一致。这对于进行跌落测试、螺纹扭力验证或轴承装配试验至关重要。

3. 表面处理可行性高，外观接近量产件

由于CNC加工后的零件表面已具有较高光洁度，它天然适合进行后续各类表面处理工艺。例如：透明件可轻松通过火焰抛光或蒸汽打磨达到光学级透明度；金属件可进行喷砂、拉丝、镜面抛光、阳极氧化（可染各种颜色）、硬质氧化、电镀甚至镀金。塑料件也可以喷涂橡胶漆、钢琴漆或进行包覆膜。相比之下，3D打印的层纹哪怕经过打磨，处理后的平整度和均匀度也通常逊色一筹。如果您的样品需要用于展会、客户评审或产品功能演示，CNC手板样的外观质感无疑更具说服力。

4. 尺寸与结构适应性较强

当样品尺寸超过300mm或需要加工大型组装结构（如中空壳体、螺栓立柱、加强筋）时，CNC加工通常更具效率和成本优势。而大型3D打印设备不仅价格昂贵，且打印时间极长，且受限于打印腔体尺寸。另外，CNC能够加工出零件内侧的深孔、沉头孔、内螺纹以及精细的微小台阶，这种内结构复杂性也远超熔融沉积（FDM）或光固化（SLA）工艺。对结构工程师而言，CNC手板样提供了极高的自由度来验证装配逻辑。

二、切勿忽视的劣势与局限性

任何工艺都有其技术边界，CNC手板样的局限性往往导致决策失误或成本失控，以下四点需重点关注：

1. 无法加工完全封闭的内腔或悬空结构

这是减材制造的最大短板。刀具在加工时必须有进刀路径，因此对于内部完全被包覆、没有开窗或开口的区域，CNC刀具无法伸入加工内形。例如一个实心的网球大小圆球体，您无法直接通过CNC加工出一个内部完全中空且球壁均匀的腔体。对于这样的设计，必须要拆分零件（比如分成上下壳），或者使用3D打印作为过渡。这一点在设计评审阶段就要评估，否则只能拆分成多个零件再粘接，可能影响强度和密闭性。

2. 薄壁区域的加工风险较高

当零件壁厚低于0.8mm（金属）或1.0mm（塑料）时，加工过程中的刀具震动会导致零件变形甚至断裂。另外，对于超薄大型平面（如手机后盖的0.6mm厚度区域），可能需要昂贵的精密夹具来支撑，否则切割后的应力释放会使零件翘曲。如果您的设计中有大量均匀薄壁结构，建议优先考虑注塑工艺的手板（用硅胶模小批量生产），或直接选择3D打印。

3. 成本与数量呈非线性关系

CNC手板样存在较高的“首件成本”。因为每个零件都需要编程、设置夹具、选择刀路，虽然单一零件的单价在单件加工时并不高，但当您需要50-200个小批量时，CNC加工的成本可能反超简易注塑模具。因为注塑模具分摊首件费用后，每个零件的边际成本极低。而CNC因为需要逐个切削，时间成本随数量线性增加。对于超过50件的需求，除非零件极大或对材料性能要求苛刻，否则建议评估是否转为小批量注塑。

4. 存在刀具半径导致的内角限度

所有CNC内角都会留下一个与刀具半径相匹配的R角（圆角），通常最小为R0.5mm或R0.3mm。如果您需要加工直角的内墙角（无R过渡），则必须通过换用更小的刀具进行二次插铣，但极细刀具易断，且会严重降低光洁度。在设计初期就要预留R角余量，否则后续需要通过放电加工（EDM）来修正，这会大幅增加成本和时间。

三、科学选择路径：何时优先选用CNC手板样？

基于上述分析，我建议按以下“四步决策法”来确定CNC手板样是否为最优方案：

1. 看功能验证的强度：如果您的样品需要进行力学测试（如跌落、抗弯、扭矩）、耐热测试或承重验证，必须选用CNC加工的金属件或高强度塑料件。此时优先舍弃3D打印，因为其层间结合力远低于实体材料。

2. 看材料与批量的平衡：若批量在1-5件且材料为常见的ABS、PC、铝合金，CNC通常是最经济的方案。若批量在10-50件且对尺寸一致性要求高，可结合CNC与快速模具（硅胶复模）进行对比报价。若批量超过50件，直接考虑向注塑模具过渡，除非零件极其复杂或尺寸超大。

3. 看外部处理要求：如果手板最终需要阳极氧化、电镀或做高光透明效果，那么请一定选择CNC加工。因为3D打印层纹在这类表面处理下会极度暴露缺陷，后续打磨成本甚至超过加工本身。

4. 看结构设计复杂度：将三维模型在软件中进行“拆件评估”。检查是否存在全封闭内腔、小于0.8mm的薄壁、直角内角（要求无R角）或深度超过直径十倍的细长孔。若任一条件成立，建议优先选择类似SLA或MJF的3D打印工艺，或者将零件拆分为多件CNC加工后焊接/粘接。

四、从接单到交付：高效协作流程

为了确保CNC类手板样能准时、高质量地交付，我总结出一套成熟的协作流程供参考：

- 第一步：提供高精度三维模型（推荐.stp或.igs格式）。确保模型中无破面、干涉或缺失中心线。所有内部特征必须明确。

- 第二步：技术评审会（T-Review）。与CNC工程师沟通，标记所有需拆分加工的复杂内腔区域，并确定最终粘接或螺纹连接方案。同时确认壁厚安全区。

- 第三步：确认加工方向与刀具路径。讨论是否需要预留二次加工余量（如铰孔、攻丝）。定制专用夹具可显著提升精度。

- 第四步：首件检验报告。要求供应商提供首件尺寸检测报告，重点校验配合尺寸。仅在公差合格后，才安排批量加工。

- 第五步：表面处理与后处理。明确是否要去毛刺、R角精修、喷砂或染色。确保涂层的耐候性与基材兼容。

- 第六步：最终装配验证与包装。特别注意清理切削液残留，并用软性材料分格包装，防止运输划伤。

最后需要强调的是，CNC类手板样是第一流的“设计验证工具”，但它并非万能钥匙。聪明的工程师往往根据样品的“使用目标”来灵活组合工艺：例如用CNC加工外壳进行外观评审，用SLS打印满足弹性按键的功能测试，再用CNC金属件做跌落验证。作为技术合作伙伴，我的角色则是帮助您在这些选项中精准定位，用最短时间、最合理成本来满足您的验证需求。如果您有具体的样品图纸需要分析，欢迎随时深入探讨。
