在制造业与产品研发领域，夹具工装CNC手板加工是一种将设计概念快速转化为物理实体的关键技术。对于需要高精度定位、重复性测试或小批量试产的工程师和采购人员来说，理解这项工艺的优缺点至关重要。以下内容将从技术特点、应用场景、核心优势及局限展开，并提供系统的决策指南。

一、夹具工装CNC手板的核心定义与作用

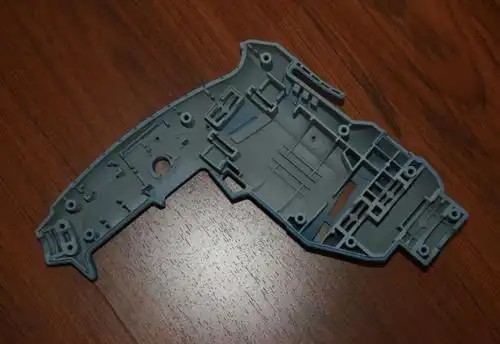

夹具工装CNC手板，是指通过计算机数控（CNC）加工中心，直接对金属或工程塑料坯料进行铣削、钻孔、车削等操作，制造出用于固定、支撑或导引工件的高精度工具模型。与3D打印不同，CNC手板源于实心材料，具备更高的强度、表面光洁度及尺寸稳定性。它常用于：

- 验证装配夹具的定位精度与操作便利性；

- 模拟注塑模具或压铸模具的夹持结构；

- 批量生产前，对小批量复杂工装进行功能测试；

- 替代传统焊接或组装工艺，制作一体化快速原型。

二、夹具工装CNC手板的四大核心优势

1. 材料兼容性广泛，模拟真实工况

CNC可加工铝合金、不锈钢、POM（聚甲醛）、尼龙、电木等多种材料。这意味着手板可直接使用与量产工装相同的材料，从而在硬度、热膨胀系数、耐磨性等方面获得最真实的性能数据。例如，采用7075铝合金制造的钻孔夹具，能真实反映长期使用下的磨损趋势。

2. 超高尺寸精度与表面质量

现代CNC加工中心可实现±0.01mm的公差控制，且表面粗糙度可达Ra0.8μm以下。对于需要与精密零件配合的定位销孔、导向槽等特征，CNC手板能省去后续精加工步骤，直接用于装配验证。光洁的表面也避免了毛刺、层纹对测量数据的干扰。

3. 快速迭代与缩短开发周期

从设计图到成品，夹具工装CNC手板通常仅需3-7个工作日（取决于复杂程度）。相比开注塑模需数周甚至数月，CNC方案允许工程师在一天内修改设计、重做样品，极大加速了“设计-测试-优化”循环。例如，一家医疗设备公司曾利用CNC手板，在5天内完成了3版手术夹具的迭代，最终一次性通过合规测试。

4. 结构强度优异，可承受实际负载

由于采用去除材料而非叠加材料的方式，CNC手板内部无层间结合强度问题，其机械性能接近或等同于同材料锻件。这对于需要承受夹紧力、切削力或长期振动的工装尤为重要。例如，用于固定重型模具的焊接工装手板，其抗弯强度远超同等成本的3D打印树脂件。

三、必须正视的三大局限性

1. 几何复杂度受限，部分结构无法实现

CNC加工依赖刀具路径，对深腔、内部中空、负角度、细小盲孔等特征处理困难。例如，一个带有内螺旋散热通道的夹具手板，可能需要拆分加工后再组装，这将增加成本和潜在装配误差。如果设计包含大量异形曲面或悬垂结构，CNC往往不是最优解。

2. 小批量成本递增，性价比拐点明显

虽然单件成本低于注塑模具，但CNC单位加工成本几乎与零件数量线性增长。当需求从1件增加到100件时，总成本可能接近甚至超过开一副简易模具的成本。为减少装夹次数而设计的复杂零件，每多一个立面加工就需要额外计费，导致报价显著上升。

3. 材料浪费与后处理需求

CNC属于减材制造，材料利用率通常仅为10%-30%（尤其是大型薄壁件），剩余材料多为切屑或毛坯废料。同时，精加工后的零件往往还需进行去毛刺、表面氧化、喷砂等后处理，否则边缘锋利可能划伤操作者或损害工件。对于高光要求的工装，还需额外抛光工序。

四、应用场景辨析：何时选择CNC手板？

- 优先选择CNC的场景：

- 需要模拟真实夹紧力或切削力（如注塑机定模板夹具）；

- 装配精度要求高于0.02mm（如半导体设备定位夹具）；

- 材料必须与量产件保持一致（如耐高温PEEK工装）；

- 开发时间紧迫，且设计改动频繁（3-5次迭代以上）；

- 零件数量在1-50件之间，且无内部复杂结构。

- 建议避开CNC的场景：

- 零件存在大量内部流道、蜂窝结构或复杂曲面（转向考虑3D打印SLS或MJF）；

- 需求量超过200件且产品已定型（推荐开注塑模或低压灌注模）；

- 材质为非常规金属（如钛合金、钨钢），加工成本过高（可考虑失蜡铸造或线切割）。

五、从需求到成品的决策流程总结

为确保高效选择夹具工装CNC手板，建议按以下步骤操作：

第一步：需求清单梳理

- 明确手板用途：功能验证（如定位精度）vs. 外观展示（如表面质感）；

- 注明关键公差：如孔径允许±0.05mm还是±0.01mm；

- 列举负载条件：静态夹持力、每分钟振动次数或最大扭矩。

第二步：材料可行性分析

- 优先选择标准数控材料（如6061铝、POM、ABS）；

- 如涉及高温环境（>120℃），则需换成PEEK或不锈钢；

- 评估是否需要后续表面处理（如阳极氧化提升耐磨性）。

第三步：设计优化与拆解

- 将复杂结构中的“无法加工”特征（如内部倒扣）拆分为独立件，再用螺丝或销钉组装；

- 确保所有特征均能用直径≥2mm的刀具触及，避免死角；

- 提供STEP或IGES文件，并标注加工基准面。

第四步：供应商匹配与报价核算

- 选择拥有五轴联动加工能力的厂家，可一次夹紧完成多面加工，减少接痕；

- 小批量（1-20件）建议采用24小时快线服务；

- 索取包含材料、加工、后处理、检验在内的打包报价，避免附加费。

第五步：验收与反馈循环

- 到货后立即用三坐标测量仪复测关键尺寸；

- 在机床上模拟实际工况，记录变形、振动等数据；

- 将优化意见（如增加加强筋、调整倒角半径）回传至设计端，开始下一轮迭代。

夹具工装CNC手板并非万能工具，但它凭借材料真实、精度严苛、迭代迅速的核心优势，在精密制造与产品研发中占据不可替代的地位。理解其能力边界，序时结合需求取舍，方能用最合理的成本获得最可靠的物理原型，加速从概念到量产的最后一公里。
