高埗镇，作为珠三角制造业重镇，其CNC手板加工服务在区域内享有盛誉。对于正在开发新产品、需要验证外观或结构的工程师和产品经理而言，如何正确理解并运用这一工艺，直接关系到项目周期与成本。以下从技术角度，为您拆解高埗CNC手板设计的核心要点。

一、高埗CNC手板的核心优势：为何它仍是验证阶段的优先选择？

1. 绝对精度与公差控制

与传统手工打造或3D打印相比，CNC（计算机数控）加工依托其五轴或三轴联动的高刚性机床，能将公差稳定控制在±0.05mm至±0.1mm范围内。对于需要装配测试的部件（如精密齿轮、外壳卡扣），这种精度确保了装配后的无间隙配合。高埗地区许多加工厂配备有进口海德汉或发那科系统，执行恒温车间操作，可显著降低热变形导致的尺寸偏差。

2. 材料多样性：接近量产件的物理性能

这是CNC相较3D打印最突出的优势。您可以选择与最终量产相同的工程塑料（如ABS、PC、POM、PMMA）或金属（铝合金6061/7075、不锈钢、黄铜）。这意味着手板不仅具备正确的外观，还能承受真实的力学测试：例如，CNC加工的POM齿轮可直接用于短期负载测试，而3D打印的同类部件因层间结合力弱，往往无法完成。高埗本地供应商通常能提供从通用塑料到特种工程塑料（如PEI、PEEK）的完整材料清单。

3. 表面处理效果无可替代

无论后期需要喷漆、电镀、阳极氧化还是蚀纹，CNC的基面平整度是3D打印难以企及的。经过精雕后，部件表面光滑无层纹，为后续精细涂装提供了完美基底。若您计划做高光黑或镜面镀铬效果，只有CNC加工的基体才能做到无橘皮、无拉丝。

二、必须正视的局限性：哪些场景不适合纯CNC方案？

1. 结构复杂性的成本陷阱

当设计包含深腔、内角小于R0.5mm的直角槽、细长孔（长径比超过20:1）或内部复杂流道时，CNC的加工成本会呈指数级飙升。因为每处死角都需要特制加长刀、甚至定制夹具，单次装夹完成率会急剧下降。这种情况下，合理策略是：将CNC加工主体，再采用小量增材制造（如SLA光固化）制作内部复杂结构，最后通过精密装配结合。

2. 内腔死角难以实现

所有CNC加工面临的核心物理限制是“刀具干涉”。如果设计了一个背面的燕尾槽，或者直筒深孔内部存在横向凹槽，则必须采用电火花（EDM）或线切割作为补充工序。高埗多数小型加工坊未必配备电火花设备，这会额外增加外包环节和时间。

3. 小批量试产的成本临界点

虽然CNC单件成本高于注塑模具，但当需求数量在几十件时，它是最优解。不过需注意：一旦设计涉及多件组焊（如钣金折弯后焊接），CNC的加工时间将线性增长。建议在设计阶段，就与工艺师确认“是否允许将复杂件拆分成螺钉紧固的多个子零件”，这会极大降低成本。

三、实用选择建议：如何判断你的项目适合CNC手板？

1. 适用优先级排序

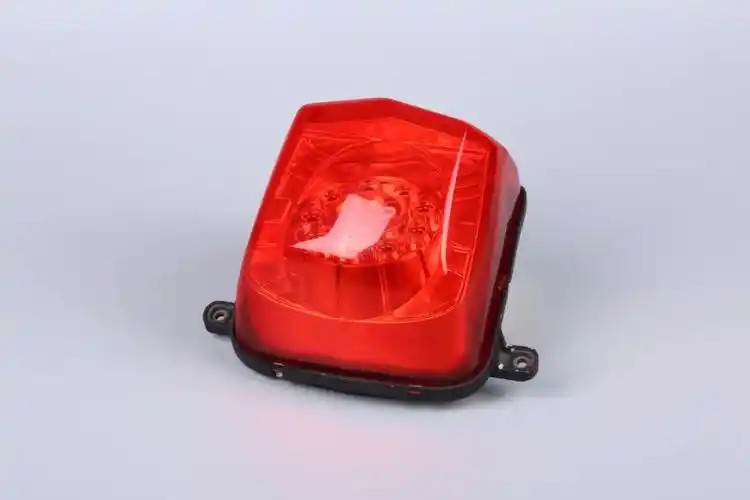

- 强烈推荐：需要结构强度验证的金属件、透明件（需镜面效果）、需与标准件配合（如轴承座）的精密零件。

- 谨慎评估：壁厚差异极大（如最薄处0.3mm，最厚处5mm）的非对称壳体，此类件CNC加工时极易产生震纹，且因内应力释放可能变形。

- 不推荐：设计要求100%复现0.2mm孔径的微流道芯片、内部存在互相垂直的交叉孔道的零件。

2. 设计协同要点

- 避免设计“负角度”：所有拔模角度应大于1°，斜壁尽量采用连续曲面而非直角转折。

- 采用活字式余量设计：若有多个装配螺丝柱，可将这些柱子设计成嵌入式的独立零件，先CNC加工主体，再螺接或热熔柱子，避免加工厚壁带来的成本。

- 提前标注表面要求：在图纸中注明“所有非外观面允许0.1mm刀痕”，可大幅缩短抛光工时。

四、高效合作流程总结：从需求到合格手板的7步法

1. 三维数模检查：发送STEP或IGS格式文件时，请保证无破面、无自相交实体。高埗供应商拿到模型后，首先会用Vericut进行刀路模拟，若出现红色碰撞报警，说明需调整设计。

2. 加工工艺评审：资深工程师会告知你：“此件需分三个工序，先铣基准面，再翻面加工内腔，最后热处理去应力。” 此时若你追加更改要求（如增加螺纹），建议集中提出，避免中途暂停导致重复装夹误差。

3. 材料与毛坯确认：C货3mm直径POM棒料与进口棒料价格差5倍，但加工后色差、内应力释放程度差异显著。若做喷漆件，建议选用进口ABS/PC合金混料，避免后续表面起泡。

4. 机电一体化编程：高精度加工需同时考虑主轴转速、切深、进给速度。例如加工7075铝合金时，推荐采用8000rpm转速配合0.05mm背吃刀量，以保证光洁度。

5. 质检与首件报告：合格手板应提供三坐标检测报告（CMM）。关键尺寸（如孔距公差±0.02mm）需单独标注并实测。高埗部分厂商可提供PDF格式的全尺寸检测报告，可将其作为后续模具设计的基准。

6. 表面后处理：若选择喷普通哑光漆，需提前确认是否添加哑粉比例；若需高光亮面，必须经过1200目水砂纸手工抛光后再喷涂。期间建议拍摄进度照片审核。

7. 最终装配与功能测试：所有零件到齐后，务必进行一次模拟装配。因为哪怕单个螺丝孔偏位0.1mm，在多个零件累计误差下也可能导致滑牙。高埗优秀供应商会主动提供装配间隙调整服务。

最后的技术准则：CNC手板的核心价值不是“制作一个样件”，而是充当“量产模具的数据验证工具”。只有当你的设计图完全经过CNC加工检验，确认了装配逻辑、应力分布、表面处理的可行性后，开注塑模具的风险才能降至最低。建议在高埗本地选择至少两家工厂，分别测试其加工精度和交货周期，用实际数据驱动决策。
